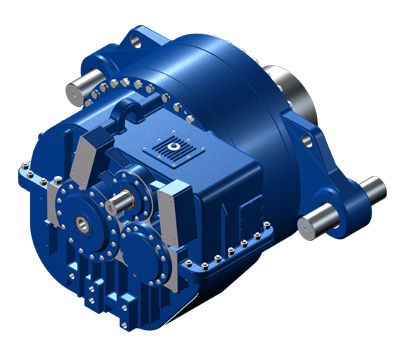

风力发电机组增速齿轮箱的设计

风力发电机组增速齿轮箱的设计是一项复杂的机械工程任务，需要综合考虑载荷特性、可靠性、重量、成本以及维护等多个方面。

一、概述

风力发电机组的增速齿轮箱是连接风轮（叶片和轮毂）与发电机之间的关键传动部件。由于风轮转速通常较低（大型机组约为 5~20 r/min），而发电机需要较高的转速（通常为 1000~1800 r/min）才能有效发电，因此必须通过齿轮箱将转速提升到适合发电机工作的范围。增速齿轮箱通常采用一级行星齿轮加两级平行轴齿轮的传动形式，广泛应用于兆瓦级风力发电机组中。

二、设计输入条件与载荷分析

设计齿轮箱之前，需要明确以下输入条件：

1. 额定功率与转速：例如 2 MW 机组，风轮额定转速 15 r/min，发电机同步转速 1500 r/min，总传动比约为 100:1。
2. 载荷谱：包括正常发电工况、阵风、启动与停机、紧急制动以及电网故障等工况下的扭矩和转速变化。载荷具有随机性和交变性，通常采用雨流计数法和 Palmgren-Miner 线性累积损伤理论进行疲劳寿命评估。
3. 附加载荷：风轮传递的轴向力、弯矩和径向力，以及齿轮箱自身重量引起的惯性载荷。这些载荷对轴承和箱体结构设计有重要影响。
4. 环境条件：温度范围（-40°C 至 +50°C）、湿度、盐雾腐蚀（海上机组）等对材料选择和润滑系统提出的要求。

三、传动方案选择

风力发电机增速齿轮箱常见的传动方案包括：

• 一级行星 + 两级平行轴：结构紧凑、传动比大、承载能力高，是主流方案，适用于 1.5 MW 以上机组。
• 两级行星 + 一级平行轴：用于超大传动比或更高功率等级，但结构复杂、成本较高。
• 两级平行轴：结构简单，但体积和重量较大，多用于中小型机组。

行星级通常位于低速端，内齿圈固定，太阳轮输出，行星架输入。这种布置可以有效分担载荷，提高承载能力，同时缩小径向尺寸。平行轴级则用于进一步增速并匹配发电机转速。

四、齿轮参数设计

1. 模数与齿数

根据齿面接触强度和齿根弯曲强度确定最小模数。低速级模数较大，高速级模数较小。齿数选择需避免根切，并满足传动比误差要求。

2. 齿轮材料与热处理

齿轮通常采用渗碳合金钢（如 20CrMnTi、18CrNiMo7-6），经渗碳淬火和磨齿加工，齿面硬度可达 58~62 HRC，芯部保持韧性。行星轮和内齿圈也需相应热处理。

3. 变位系数与修形

为改善啮合性能、降低噪声和动载荷，通常采用齿廓修形和齿向修形，以补偿受载变形和制造误差。

五、轴承与轴的设计

• 行星轮轴承：常用双列圆柱滚子轴承或满装圆柱滚子轴承，需满足低速重载和频繁变载的要求。
• 太阳轮与行星架轴承：根据受力情况选用调心滚子轴承或圆锥滚子轴承。
• 平行轴轴承：高速轴可采用深沟球轴承或圆柱滚子轴承与推力轴承组合。

轴的设计需进行弯扭合成强度校核和疲劳强度校核，必要时采用空心轴以减轻重量。

六、箱体与润滑系统

箱体通常采用高强度铸铁（如 QT400-18）或焊接结构，需具有足够的刚度以支撑轴承和齿轮，并避免共振。箱体设计应考虑加工工艺、装配和维护方便性。

润滑系统分为飞溅润滑和强制润滑。大型风电齿轮箱普遍采用强制润滑，包括油泵、过滤器、冷却器和分配管路。润滑油需选择低温流动性好、抗微点蚀、抗磨极压性能优良的工业齿轮油（如 ISO VG 320）。

七、动力学与可靠性分析

• 模态分析：避免齿轮箱固有频率与风轮激振频率（1P、3P 等）重合。
• 动力学仿真：分析齿轮啮合刚度和传递误差，优化修形参数。
• 可靠性设计：按 GL 或 IEC 61400 标准进行载荷谱下的疲劳寿命计算，关键部件目标寿命通常为 20 年。

八、结论

风力发电机组增速齿轮箱的设计是一项多学科综合任务，需在满足强度、寿命和可靠性要求的前提下，兼顾轻量化、紧凑化和成本控制。随着风力发电机组向大兆瓦、海上和智能化方向发展，齿轮箱设计也将进一步采用新材料、新工艺和数字孪生技术，以提高运行效率和维护便利性。
